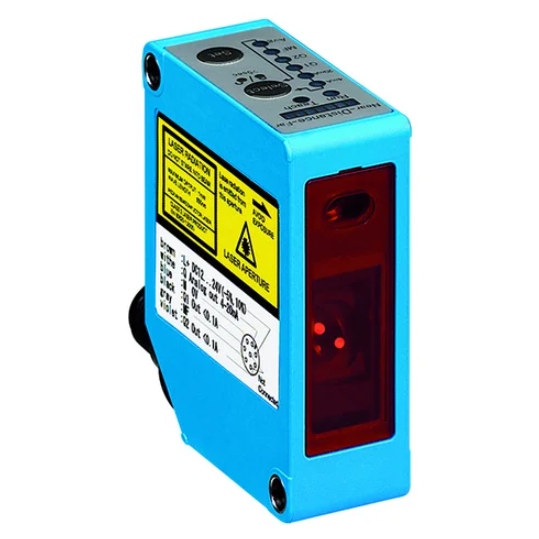

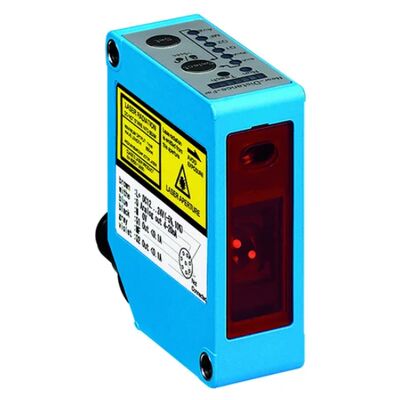

繰り返す精度 30 マイクロメートルの光センサー SICK OD2-P120W60I2

起源の場所	ドイツ
ブランド名	SICK
モデル番号	UM18-218161101
最小注文数量	1
価格	INQUIRY
パッケージの詳細	オリジナル
受渡し時間	在庫/1〜3日
支払条件	T/T
供給の能力	99+

商品の詳細

注文番号の	6036625	製品タイプ	光学式レーザー変位計
シリーズ	OD2 小型距離センサー	測定範囲	60～180mm
参照の間隔	120mm	繰り返す精度	30 μm
線形エラー	±120μm	重さ	約25g
ハイライト	SICK 光学センサー OD2-P120W60I2、SICK 産業用センサー OD2-P120W60I2、 , SICK Industrial Sensors OD2-P120W60I2

メッセージ

製品の説明

SICK OD2-P120W60I2 光学式変位センサ |高精度な非接触測定

SICK OD2-P120W60I2 変位センサの紹介

のシック OD2-P120W60I2(注文番号: 6036625) は、有名な OD Value シリーズの高性能光学式変位センサーで、要求の厳しい産業環境における正確な非接触距離測定用に設計されています。このコンパクトな長方形センサーは、高度なレーザー技術と堅牢な構造を組み合わせており、幅広い材料や表面にわたって信頼性が高く再現性のある測定を実現します。

充填レベルの監視、部品の位置合わせの検証、またはミクロンレベルの精度でコンポーネントの位置決めを行う必要がある場合でも、OD2-P120W60I2 は自動化プロセスを最適化するパフォーマンスと柔軟性を提供します。

主な機能と技術仕様

コアパフォーマンス指標

仕様	価値
測定範囲	60mm～180mm（公称120mm±60mm）
出力タイプ	4 ～ 20 mA 電流出力 + 2 x PNP デジタル出力
再現性	30μm（標準条件下）
直線性	±120μm（標準条件下）
応答時間	1ms以上
周波数の測定	≤ 2kHz

技術的な利点

可視赤色レーザークラス 2(IEC 60825-1:2014) による安全な操作と簡単な位置合わせ
コンパクトなデザイン(20 mm x 40 mm x 15 mm) スペースに制約のある設置向け
IP67保護等級過酷な産業環境での防塵および防水動作向け
2m一体型ケーブル柔軟な取り付けと接続が可能
平均値の設定(1 ～ 64x) により測定の安定性が向上します
自動感度調整さまざまな表面状態に対応するため
ティーチ可能なアナログ出力迅速かつ簡単なセットアップのために
反転可能なデジタル出力制御システムへの多目的な統合に対応

仕組み: 高度な光学変位技術

SICK OD2-P120W60I2 は、飛行時間測定原理を利用して、物体までの距離を非常に正確に測定します。センサーは可視赤色レーザービーム (距離 120 mm でスポットサイズ 1 mm x 1.5 mm) を放射し、ターゲット表面で反射します。光が物体に到達して戻ってくるのにかかる時間を測定することで、センサーは正確な距離を計算し、これを比例した 4 ～ 20 mA アナログ信号と 2 つの PNP デジタル出力に変換します。

この非接触測定方法により、物理的接触センサーに伴う磨耗が排除され、ハイサイクル用途でも長い耐用年数と一貫したパフォーマンスが保証されます。

アプリケーション: 産業上の課題に対する多用途のソリューション

OD2-P120W60I2 は、複数の分野にわたる幅広い産業用途で優れています。

製造と組立

精密な位置決め: フロントガラスの取り付け、部品の配置、塗布作業のためのガイドロボット
充填レベルの監視: コンテナやホッパー内の液体またはバルク材料のレベルを確認します。
パーツの位置合わせ: 組み立てプロセス中にコンポーネントの正しい位置を確認します。
ダブルシート制御：シート給紙動作中に複数のレイヤーを検出します

ロボティクスとオートメーション

グリッパーの位置決め: ツールとワークピースを正確に配置します。
キャリッジのアライメント: 自動システム内の可動部品の正確な位置を維持します。
マガジンの位置決め: ソーラーパネル、電子部品、その他の繊細なアイテムの取り扱いを最適化します。

品質管理と検査

身長監視: 光学部品、鋳物、機械加工部品の寸法を測定および検証します。
膜厚測定: ワインディングマシンのフィルム残量を監視
インゴットモールドモニタリング: 鋳造プロセスにおけるインゴットの適切な排出を保証します。

インストールとセットアップ: 迅速な統合による即時の結果

OD2-P120W60I2 は、取り付けと構成が簡単になるように設計されています。

取り付け: シャーシマウント設計により、どの方向でも確実に取り付けることができます。
電源: 標準の産業用電源システムと互換性があるため、12 ～ 24 V DC で動作します
繋がり: 2mの統合ケーブルにより、制御システムへの配線が簡素化されます。
ティーチイン: レーザーオフ、外部ティーチイン、トリガー機能などの多機能入力による直感的なセットアップ
構成: 特定のアプリケーション要件に合わせて平均値設定と出力パラメータを調整します

SICK OD2-P120W60I2 を選ぶ理由?

業界で証明された信頼性: SICK の 70 年以上にわたるセンサーの専門知識により、長期的なパフォーマンスと耐久性が保証されます。
比類のない精度：再現性30μmで高精度なプロセス制御が可能
柔軟な統合: 複数の出力オプションとティーチ可能な機能が多様なシステム要件に適応します
堅牢な構造: IP67 保護により、塵、湿気、過酷な使用条件に耐えます。
費用対効果の高いソリューション: 接触ベースの測定システムと比較して、ダウンタイムとメンテナンスコストを削減します。

技術仕様 (詳細)

カテゴリ	仕様
機械式	- ハウジング材質: プラスチック - 寸法: 20 mm x 40 mm x 15 mm - 重量：25g（約） - 接続タイプ: 2 m ケーブル
電気	- 供給電圧: 12 ～ 24 V DC - 消費電流: ≤ 50 mA - 出力電流: 4 ～ 20 mA (アナログ)、PNP 出力ごとに最大 100 mA
環境	- 動作温度: -10°C ～ +40°C - 保管温度: -25°C ～ +70°C - 保護等級: IP67 (IEC 60529)
レーザーの特性	- タイプ: 可視赤色レーザー - レーザークラス: 2 (IEC 60825-1:2014) - 波長: 650 nm - ライトスポットサイズ: 1 mm x 1.5 mm (距離 120 mm)

注文情報

部品番号：OD2-P120W60I2(6036625)
付属品：取付金具、保護カバー、延長ケーブルは別売

結論

のシック OD2-P120W60I2光学式変位センサーは、製造、ロボット工学、および品質管理アプリケーションにおける産業プロセスを最適化するために必要な精度、信頼性、および柔軟性を提供します。非接触測定技術、堅牢な構造、簡単な統合を備えたこのセンサーは、効率の向上、コストの削減、製品品質の向上を求める企業にとって優れた投資となります。
