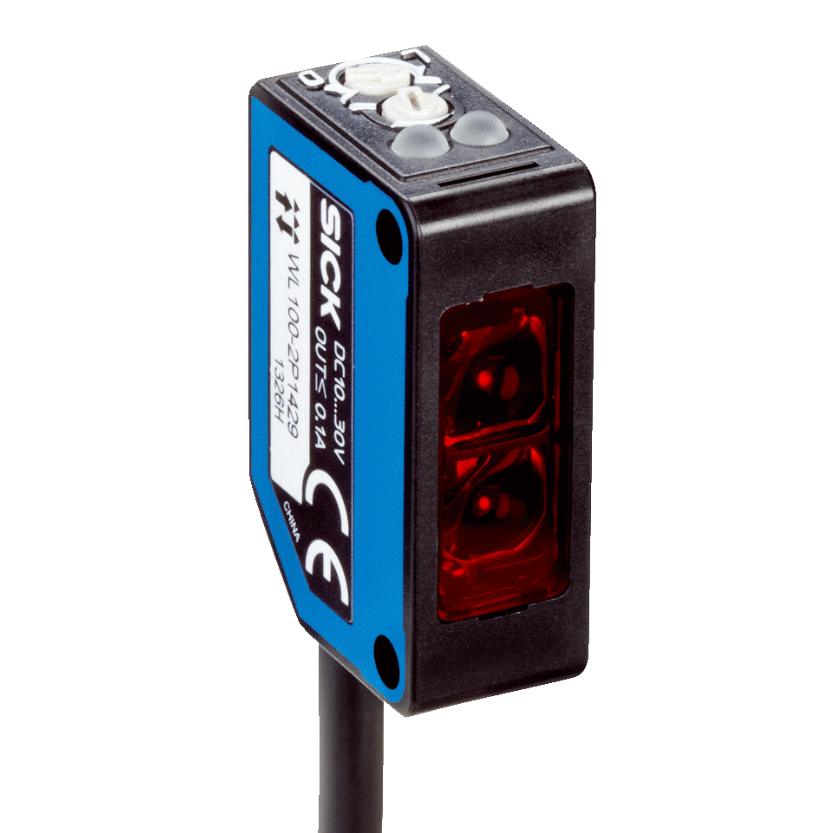

SICK WL100-2N1439 産業自動化および制御システムにおけるオブジェクト検出

  • SICK WL100-2N1439 For Object Detection In Industrial Automation And Control Systems
起源の場所 ドイツ
ブランド名 SICK
モデル番号 WL100-2N1439
最小注文数量 1
価格 INQUIRY
パッケージの詳細 オリジナル
受渡し時間 在庫/1〜3日
支払条件 T/T
供給の能力 99+
商品の詳細
注文番号の 6052357 製品タイプ 逆反射光電センサー
シリーズ W100-2シリーズ 光源 目に見える赤いLED
ケーブル長 2m 寸法 11×31×20mm
保護等級 IP67
ハイライト

SICK産業センサー WL100-2N1439

,

SICK産業センサー オブジェクト検出
メッセージ
製品の説明

SICK WL100-2N1439 回帰反射型光電センサ |小型産業用オートメーション ソリューション

製品概要



のシック WL100-2N1439(注文番号 6052357) は、W100-2 シリーズのコンパクトな再帰反射型光電センサーで、産業オートメーション アプリケーションにおける信頼性の高い物体検出のために設計されています。を組み合わせると、11mm×31mm×20mm強力な検出範囲を備えた小型フォームファクタ0.01m～7.2m(最大) P250 リフレクタを使用するこのセンサーは、スペースに制約のある環境でも優れたパフォーマンスを発揮します。
高度なデュアルレンズ技術と可視赤色 LED 光源を備えた WL100-2N1439 は、誤トリガーを最小限に抑えながら、さまざまな物体を一貫して検出します。と1,000 Hzのスイッチング周波数そして≤0.5msの応答時間、高速生産ラインでも正確な検出を保証します。

主な機能と利点



特徴 利点
再帰反射技術 単一のセンサー取り付けと反射板による取り付けの簡素化により、透過ビームセンサーの位置合わせの問題を排除
超コンパクト設計 幅11mmは機械やオートメーションセルの狭いスペースにフィットします
広い検出範囲 0.01m ～ 7.2m の最大範囲 (P250 リフレクター) により、さまざまな適用距離に対応
高速性能 高速移動物体に対する 1,000 Hz のスイッチング周波数と ≤0.5ms の応答時間
柔軟な構成 ロータリースイッチで明暗切り替えを選択可能。感度調整ポテンショメータ
堅牢な構造 IP67 保護等級は、過酷な産業環境 (粉塵、噴流水) に耐えます。
NPN出力 小さな負荷を直接制御する場合は最大電流100mA。逆極性および短絡保護
費用対効果の高いパッケージ すぐに設置できるBEF-W100-A取り付けブラケットとP250リフレクターが付属

技術仕様



パラメータ 価値
モデル番号 WL100-2N1439（注文番号6052357）
機能原理 デュアルレンズを備えた回帰反射型光電センサー
検知範囲 0.01m～5.5m（標準）、0.01m～7.2m（P250リフレクター使用時最大）
光源 可視赤色LED（波長632nm、寿命100,000時間（25℃））
光スポットサイズ 4mの距離でØ 280mm
電源 DC10～30V（リップル±10％）、消費電流30mA（無負荷）
出力タイプ NPN（最大出力電流100mA）
モードの切り替え 明暗切替（ロータリースイッチで選択可能）
応答時間 ≤ 0.5ms (抵抗負荷)
スイッチング周波数 1,000Hz（明暗比1：1）
繋がり 3 線 PVC ケーブル、長さ 2m、導体面積 0.18mm²
寸法 11mm (幅) x 31mm (高さ) x 20mm (奥行き)
取り付け しっかりと取り付けるための M3 ネジ穴
ハウジング材質 ABS/PC/POM プラスチック;レンズ: PMMA プラスチック
保護等級 IP67（防塵、耐水噴流）
動作温度 -25℃～+55℃
保管温度 -40℃～+70℃
安全性 MTTFD 954 年。保護回路：逆極性、出力逆極性、過電流/短絡

アプリケーション



SICK WL100-2N1439 は、幅広い産業用途に優れています。
  1. マテリアルハンドリング：コンベアベルト物体検出、荷物計数、パレット検出
  2. 包装機械: ラベル検出、フィルムウェブ追跡、カートンの存在確認
  3. 自動組立ライン：部品の有無確認、位置確認
  4. 印刷・製紙産業：シート検出、ウェブ切れ監視
  5. 電子機器製造: PCB検出、部品配置確認
  6. 食べ物と飲み物: ボトル/缶の検出、容器の充填レベル監視
  7. 倉庫自動化: ビンピッキングシステム、保管場所の確認

インストールとセットアップ



  1. 取り付け: 付属のBEF-W100-AブラケットまたはM3ネジを使用して直接取り付けます。
  2. リフレクターの配置: P250 リフレクター (付属) をセンサ​​ーの反対側に配置し、遮るもののない視線を確保します。
  3. 感度調整: 270°ポテンショメータを使用して最適な検出範囲を設定します
  4. スイッチングモードの選択：ロータリースイッチで明暗動作を設定（L=明点灯、D=暗オン）
  5. 配線：DC10～30V電源に接続（赤線+、黒線-、茶線出力）
  6. 検証: 緑色の LED (電源) とオレンジ色の LED (出力) インジケーターが正常に動作していることを確認します。

競合他社に対する優位性



  • 省スペース設計: 幅 11mm は多くの競合センサーよりも大幅に小さいため、狭いスペースへの設置が可能になります
  • 拡張範囲：標準の小型センサーを超える最大検出範囲7.2m
  • 信頼できるパフォーマンス: デュアルレンズ技術により光学クロストークを最小限に抑え、安定した検出を保証します。
  • コスト効率: 必須のアクセサリ (ブラケット、リフレクター) が追加料金なしで含まれています
  • 簡単な統合: 明確なインジケーターと調整コントロールを備えた簡単なセットアップ
  • 耐久性のある構造: IP67 保護により、過酷な産業条件でも長寿命を保証します。

購入情報



注文の詳細:
  • モデル：シック WL100-2N1439
  • 注文番号: 6052357
  • 付属品：BEF-W100-A取付金具、P250リフレクター
  • 保証: 購入日から12ヶ月
推奨スペアパーツ:
  • 追加の P250 リフレクター (注文番号 5304812)
  • BEF-W100-B 床固定金具（注文番号 5311521）
  • STE-0803-G M8 3 ピン コネクタ (注文番号 6037322)
なぜSICKを選ぶのか? SICK はセンサー インテリジェンスの世界的リーダーであり、1946 年以来産業オートメーション向けの革新的なソリューションを提供しています。WL100-2N1439 は、SICK の数十年にわたる光電センシング技術の専門知識の恩恵を受けており、信頼性の高いパフォーマンスと長い耐用年数を保証します。
