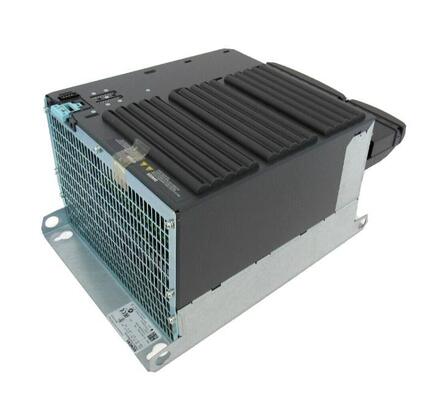

シーメンス 6SL3224-0BE38-8UA0 G120 電源モジュール

の6SL3224-0BE38-8UA0は、シーメンスの有名なモジュール式低電圧コンバータ SINAMICS G120 シリーズのパワー モジュールで、高性能、柔軟性、信頼性を必要とする要求の厳しい産業用ドライブ アプリケーション向けに設計されています。 G120 モジュラー システムのコア コンポーネントとして、このパワー モジュールは互換性のある制御ユニットと組み合わせて、三相 AC モーターの正確な速度とトルク制御を実現し、幅広い産業オートメーション シナリオに最適です。 Partsplc.com では、産業用機器のアップグレード、交換、および新しいプロジェクト導入のニーズを満たすために、完全なメーカー保証互換性と迅速な世界発送を備えたこの本物の Siemens コンポーネントを提供します。

製品概要

SINAMICS G120 シリーズは、電源ユニットと制御ユニットを分離したシーメンスの次世代モジュラーコンバータプラットフォームで、ユーザーは特定のアプリケーション要件に基づいて構成をカスタマイズできます。 6SL3224-0BE38-8UA0 は、380 ～ 480V の三相入力グリッドで動作するように設計された 90kW 定格の電力モジュールで、コンパクトな構造、高度な保護機能、優れた動的応答を備えています。 V/f 制御やベクトル制御を含む幅広いモータ制御モードをサポートし、ファンやポンプから重量物運搬装置に至るまで、さまざまな産業負荷の多様な要件を満たします。

この電源モジュールは、統合された安全機能、高いエネルギー効率、シーメンスの Totally Integrated Automation (TIA) ポータルを介した簡単な試運転とメンテナンスなど、G120 シリーズの主要な利点をすべて保持しています。既存の生産ラインを改修する場合でも、新しい自動化システムを構築する場合でも、6SL3224-0BE38-8UA0 は一貫した安定したパフォーマンスを提供し、ドライブ システムの効率的な稼働を維持します。

主要な技術仕様

主な機能と利点

1. 高い柔軟性を実現するモジュラー設計

G120 シリーズのスタンドアロン電源モジュールとして、6SL3224-0BE38-8UA0 は、基本的な速度制御から位置フィードバックを備えた高度なモーション制御まで、アプリケーション要件に応じてさまざまなタイプの制御ユニットと自由に組み合わせることができます。このモジュラー設計により、初期調達コストが削減されるだけでなく、メンテナンス中のコンポーネントの交換が容易になり、産業機器のダウンタイムが最小限に抑えられます。

2. 優れたエネルギー効率

PM240 電源モジュールには、高い入力力率を維持し、電力網への高調波汚染を低減し、IEC 61000-3-12 などの国際高調波規格に準拠する有効電力補正 (AEC) 回路が統合されています。回生負荷を伴うアプリケーションの場合、このモジュールはエネルギー回生オプションをサポートし、製品ライフサイクル全体にわたってシステムのエネルギー消費と運用コストを効果的に削減します。

3. 安全機能の統合

6SL3224-0BE38-8UA0 は、適切な G120 制御ユニットと組み合わせると、SIL 2 / PL d 安全レベルの要件を満たすセーフ トルク オフ (STO) などの標準安全機能をサポートし、追加の外部安全コンポーネントが不要になります。これにより、システム設計が簡素化され、設置スペースが削減され、産業機器の全体的な安全レベルが向上します。

4. 包括的な保護メカニズム

このパワーモジュールには、過電圧保護、不足電圧保護、過電流保護、過熱保護、短絡保護などの複数の保護機能が装備されており、異常なグリッド状態や負荷障害によるモジュールの損傷を効果的に防止し、ドライブシステムの耐用年数を延長し、全体的な動作信頼性を向上させることができます。

5. 簡単な統合と試運転

Siemens SINAMICS ファミリのメンバーである 6SL3224-0BE38-8UA0 は、Siemens TIA Portal エンジニアリング プラットフォームと完全な互換性があり、迅速なパラメータ設定、コミッショニング、および診断を可能にします。直感的なインターフェイスにより、オンサイトでの試運転に必要な時間が短縮され、統合された診断機能により障害を迅速に特定できるため、販売後のメンテナンス作業が大幅に簡素化されます。

一般的なアプリケーション シナリオ

6SL3224-0BE38-8UA0 の定格電力は 90kW なので、次のような中出力から高出力の産業用ドライブ アプリケーションに適しています。

• マテリアルハンドリングシステム: ベルトコンベア、クレーン、昇降装置、ホイスト
• 流体処理: HVAC および産業プロセス システム用の遠心ポンプ、ファン、コンプレッサー、ブロワー
• 工作機械：大型フライス盤、旋盤、研削盤、その他の金属加工機器
• 繊維機械：紡績機、織機、染色仕上げ装置
• 包装機械：大型自動包装ライン、パレタイジングロボット、搬送システム
• 食品および飲料の加工: 大型ミキサー、押出機、充填生産ライン
• 鉱山・建設機械：各種中型破砕・選別・搬送装置

注文とサポート情報については、partsplc.com をご覧ください。

Partsplc.com では、6SL3224-0BE38-8UA0 を含むすべての Siemens コンポーネントが公式の供給ルートを通じて調達されており、100% 本物のオリジナル製品であることが保証されています。当社は世界中の顧客に次のメリットを提供します。

• 大規模プロジェクトの要件に応じて、大量注文割引を利用できる競争力のある価格設定
• 世界中への迅速な発送: ほとんどの在庫商品は 2 営業日以内に発送され、注文を完全に把握できる追跡物流機能を備えています。
• 専門的な技術サポート: 当社の経験豊富なエンジニアリング チームが、製品の選択、設置、パラメータ設定に関するご質問にお答えします。
• すべての新しいコンポーネントに対して 12 か月の保証があり、製造上の欠陥やパフォーマンスの問題をカバーします。
• さまざまな地域の顧客に対応するための複数の支払い方法、安全な取引保証

6SL3224-0BE38-8UA0 のお見積りが必要な場合、または製品の互換性についてご質問がある場合は、オンラインお問い合わせフォームまたは電子メールを通じて当社のカスタマー サービス チームにお問い合わせください。お問い合わせには 24 営業時間以内に返信し、産業オートメーションのニーズに合わせてカスタマイズされたソリューションを提供します。

設置および使用上の注意

• このモジュールは IP20 定格であり、ほこり、湿気、機械的損傷への曝露を避けるために、保護制御キャビネット内に設置する必要があります。
• 設置中は効果的な冷却を維持するためにモジュールの周囲に適切な換気スペースを確保し、シーメンスのマニュアルに指定されている最小クリアランス要件に従ってください。
• 電気安全基準に準拠し、電磁干渉を軽減するには、適切な接地を実装する必要があります。
• 感電の危険を避けるため、保守や点検を行う前に必ず装置の電源を完全に切ってください。
• パフォーマンスの問題やコンポーネントの損傷を避けるために、この電源モジュールには互換性のある Siemens G120 制御ユニットのみを使用してください
