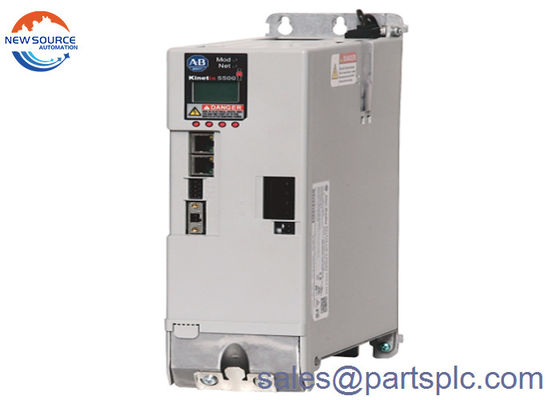

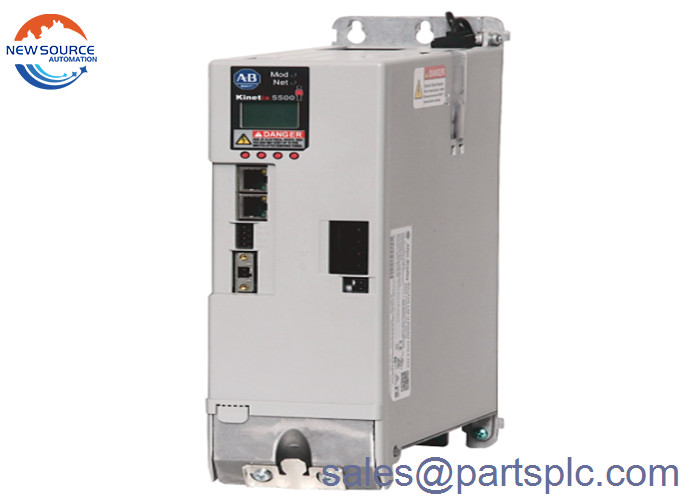

2198-H070-ERS2 サーボドライブ キネティックス 5500 モーション制御システムの一部

2198-H070-ERS2 サーボドライブ キネティックス 5500 モーション制御システムの一部

試験用薬の種類

2198-H070-ERS2は キネティックス 5500 サーボドライブですこのサーボドライブは,直接統合のための近代的なコントローラをサポートして,将来の強化のためのスケーラビリティなどのコスト効率の要件を満たすために設計されています互換性のあるコントローラは,ドライブパラメータがCompactLogix,ControlLogixおよびGardLogixコントローラと直接リンクできるLogixプログラム可能な自動制御器 (PAC) プラットフォームである.

Logixプラットフォームとの統合は,プレミア統合と呼ばれます. Communication between controller(s) and the 2198-H070-ERS2 is implemented over Ethernet communication network as the 2198-H070-ERS2 is provided with dual Ethernet communication interface that supports linear and Device Level Ring (DLR) topology.

2198-H070-ERS2は,入力電源電圧要求が195~264 VACで,3相で名前の入力量は240 VAC,324~528 VACで,3相で名前の入力量は480 VACである.バスの出力パラメータは22.50連続出力 67.5Aピーク出力 連続出力電力は7.2kW @ 230 Vrms,3相と14.9kW @ 480 Vrms,3相.モーターの適用可能な出力評価は,23の連続出力電流を含む.0Aとピーク出力電流は81.3Aで,モーターの適用出力量は7.0kW @ 195-264 Vrms,3相および14.6kW @ 324-528 Vrms,3相である.

バスオーバーボルト 低ボルト 短回路電流検知装置を搭載していますバスの過電圧は,440 VDC @ 240 VAC入力と810 VDC @ 480 VAC入力で検出され,バスの低電圧は138 VDC @ 240 VAC入力と275 VDC @ 480 VAC入力でトリガーされます.短回路電流は200,000Aで,対称です

2198-H070-ERS2は,安全機能が組み込まれている Kinetix 5500 サーボドライブです.パネルスペースが少なく,システム配線を簡素化するために1本のケーブルしか使用できない低コストで高性能と拡張性を提供し,モーターの巻き込みはドライブ評価にマッチし,より効率的なシステムサイズ化を提供します.2198-H070-ERS2は,また,ダブルイーサネットポートを持っています線形とDLR (デバイスレベルリング) トポロジーのサポートを可能にします.インダクションモーターとサーボモーターの両方を1つのドライブプラットフォームで動作させる能力は,システムの操作と保守をさらに簡素化します.

2198-H070-ERS2ドライブは,47 - 63 Hzの周波数で3相 190 - 528V AC入力電圧を必要とします. 23.7A メインAC入力電流, 60A 最大インシュール (0ピーク),および 71.1A ピークAC入力電流があります.23Aと57の連続とピーク出力電流を持っています.5AのRMS (平均平方根) 値と 32.5と 81.3の0ピーク値でそれぞれ. 体重は9ポンドで,寸法は3.35 x 8.9 x 11.57インチです.容量エネルギー吸収が104.87 J. 2198-H070-ERS2は,多軸アプリケーションのための革新的なAC/DCバス接続を提供する.ロジックス・デザイナー・アプリケーションに完全なプロジェクト統合を可能にします制御と安全について
