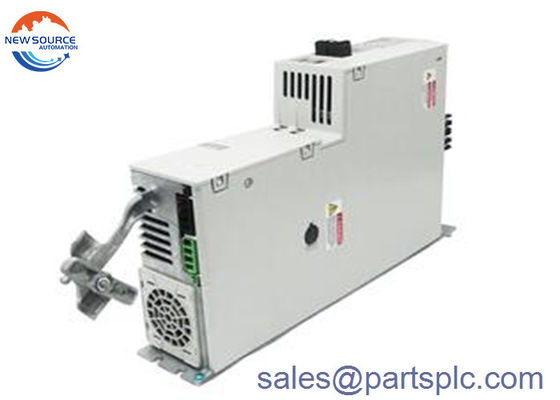

KinetixのイーサネットI/P 5700サーボ・システムのアレン ブラッドリー2198-D057-ERS3の軸線モジュールの部品

検知庁は,この規則を適用する.

2198-D057-ERS3 キネティックス 5700 双軸インバータは,幅広いモーション制御アプリケーションで使用される双軸インバーター駆動モジュールです.400Hzの速度帯域幅と4KHzのパルス幅調節周波数と23Aの出力電流があり,ピークは57A2198-D057-ERS3は,324-528V ACRMS (三相) で 15.6KW の出力,458-747V DC で 24.5A DC の DC 入力電流,705 °F の内部電容を有する.ドライブは 2 の制御電流を持っています.3A DC 24V DC で非ブレーキモーター,およびブレーキを搭載したモーターで24V DC で8.3A 4A の総電流突発を持っています.2198-D057-ERS3は,20%で252Wの温度依存的な電力消耗率を有している354Wは40%,456Wは60%,558Wは80%,660Wは100%

2198-D057-ERS3インバータは,動作温度範囲が0〜50°C (32〜122°C) である.5-95% の非凝縮相対湿度範囲で -40~70°C の温度範囲で保存されます.. 摂氏 (-40 -158°F). インバーターは,デレーティングなしで,高さ1500メートル (4921フィート) まで設置するように設計されています.1500m以上の300メートルごとに3%減速し 15Gの動作ショックと 55-500Hzの 2Gの振動にも耐えるように設計されています. 2198-D057-ERS3の重量は約6.76Kg (14.9lb) で,寸法は252mm (9.92in) x 358mm (14.09in) x 55mm (2.17in) である. CE,c-UL,C-TICK,KC,ODVA,OSHA認定されている.

2198-D057-ERS3は,Kinetix 5700 イーサネット I/P 伺服システムの一部であるKinetix 伺服ドライブである.このサーボドライブは,動きと位置制御を実装するためにKinetixサーボモーターとインターフェースに使用されます組み込みのRJ45Ethernetインターフェイス通信ポートを介してEthernet I/P上で統合されたモーション制御をサポートします.

2198-D057-ERS3は,モジュールの幅が85mmで,物理的な尺度は9.92 x 3.35 x 17.0インチまたは252 x 85 x 433mmで,重量は14.9ポンドまたは6.76kgである.それはゼロスタッキングの設置をサポートし,配線と設置コストを削減するように設計されています.

このサーボドライブは 双軸サーボドライブと 双軸イーサネットポートです it is capable of control more control directions while the dual ethernet capability allows this servo drive to communicate with automation devices connected in either linear or Device Level Ring (DLR) topology. This servo drive is designed to communicate with the Logix controller platform for direct integration of servo parameters for monitoring and control and further connection to Human Machine Interface (HMI) and Supervisory Control and Data Acquisition (SCADA) systems.
