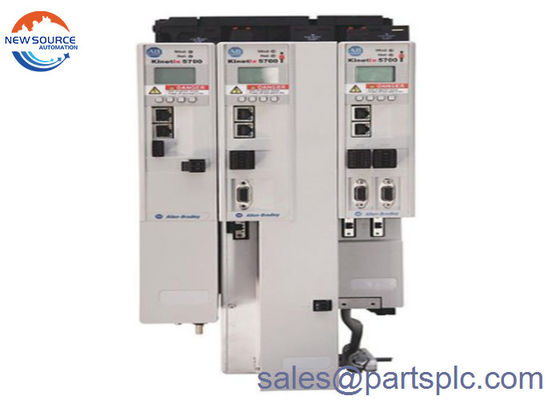

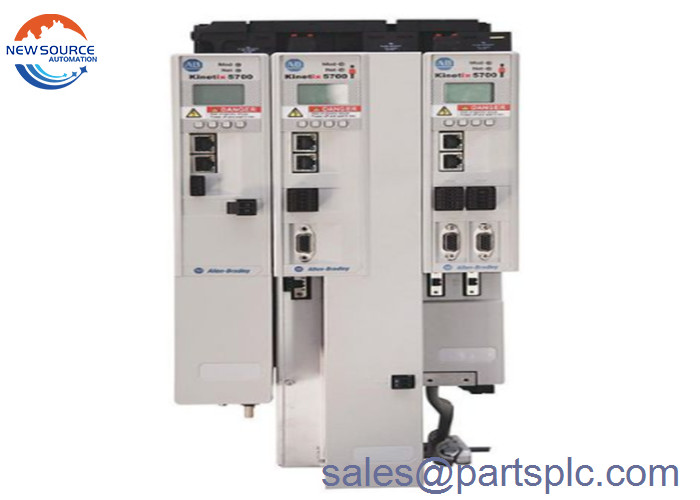

アレン ブラッドリー2198-D020-ERS3はKinetix 5700の二重軸線モジュールである

試験対象は,試験対象は,

2198-D020-ERS3はKinetix 5700の双軸サーボドライブですそれは,ハードワイヤリングと統合された安全機能と安全評価SIL CL3とPLeの安全機能である安全なトルクオフ (STO) を搭載しています.また,HyperfaceおよびDSLエンコーダーフィードバックをサポートしている.そのダブルイーサネットポートは,線形およびデバイスレベルリング (DLR) トポロジーの両方をサポートしている.シングルワイヤとチューニングのない稼働を使用します設置を簡素化し,スペースを節約します.

2198-D020-ERS3ドライブは,モジュール幅が55mmで,9.92 x 2.17 x 14.09インチで,重さは9.17ポンド.RMS (平均平方根) の値と 11 の値で 8A と 20A の連続およびピーク出力電流があります..3Aと28.2Aはそれぞれ0ピーク値で. 324 - 528VのRMS3相で連続出力力は5.5kWである.PWM周波数は4kHz,内部容量は330°Fである.

2198-D020-ERS3サーボドライブは,大きな軸数とより高い電力を必要とする機械のためのシンプルで強力でコンパクトな設計を持っています.ドライブは,EtherNet/IPネットワーク経由で統合された動きと安全機能を持っています高性能なモーター制御と短縮された統合時間により,飲料,おむつ機,バッグ機械トレイ・ローダーなど

2198-D020-ERS3は,Kinetix 5700 サーボシステムに属するダブルアクシスモジュールです.この軸モジュールは,Ethernet I/P上でモーション制御を実装し,線形およびデバイスレベルリング (DLR) トポロジーに接続するために使用できる二重Ethernet通信インターフェースを備えています.このダブルアクシスサーボドライブには安全機能が組み込まれていて,ロードオブザーバーリアルタイムチューニング技術で高度なチューニングを行うことができます.

2198-D020-ERS3 双軸モジュールは,連続出力電力は 5.5 kW,連続出力電流 (rms) は 8.0 A,連続出力電流 (0-pk) は 11.3 A,ピーク出力電流 (rms) は 20 です.0Aとピーク出力電流 (0ピーク) 28.2 A. モジュールの支持する速度ループの最大帯域幅は,速度ループの400 Hz,電流ループの1000 Hzと4 kHzであり,パルス幅調節 (PWM) 周波数は4kHzである.

2198-D020-ERS3は,メイン入力電圧が458-747 VDC,制御入力電圧は24VDC,入力電流は5.5Aである.この二軸伺服駆動モジュールは0-460 VAC (rms) の出力を持っています.3相と周波数範囲 0-590 Hzモジュールの最大短回路値は200,000Aです

主要 な 製品

1 (USA AB) 製品シリーズ: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 シュナイダー (フランス) 製品: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 ジェネラル・エレクトリック (米国) 製品シリーズ:IC697ALG230,IC694MDL754,IC697MDL750,IC693MDL640,IC693CPU313

4 オベーション (アメリカ) シリーズ: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 ハニーウェル (米国): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

ABB (スウェーデン) D0910S,AO920,AO810,07KT98,07KT97,CMA132 3DDE300412,DO820,DI920,DSQC663

7 インベンシス トリコネックス (米国): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

インベンシス フォックスボロ I / A シリーズシステム (米国): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 シメンス (ドイツ): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

私たちのチームについて

当社の本社は,中国福建のシアメンに本社を置いており, 元の工場と直接協力しています. プロの販売チーム,独自のエンジニア技術サポート,そして良い販売後のサービス; 豊富な在庫,オリジナル製品品質,迅速な配達.これらのことが,顧客を強くサポートし,エンドユーザーにソリューションを提供し,リセラーの利益を確保するのに役立ちます.

梱包と配送

1)100%新品とオリジナル 工場シール!

(2) 保証: 1 年

3) パッケージ:オリジナルのパックとカートン.

4)配送時間:DHL,UPS,Fedex エクスプレス送料は通常3~10営業日かかります.配送国によって異なります.稀な場合は,厳格な関税処理により,配送時間が少し長くなります.,忍耐してください

5) すべての商品は出荷前にテストされます.
