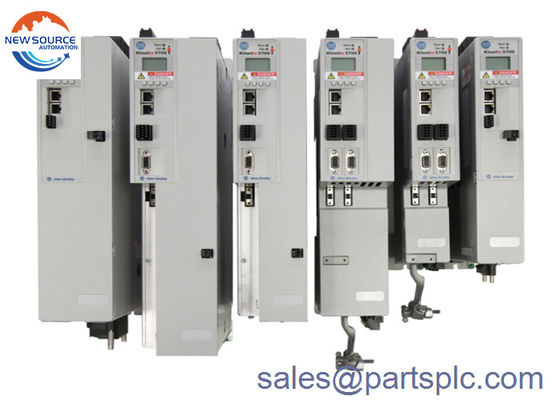

KinetixのイーサネットI/P 5700サーボ・システムのアレン ブラッドリー2198-D012-ERS3の軸線モジュールの部品

2198-D012-ERS3 アキスモジュール キネティックス イーサネット I/P 5700 サーボシステムの一部

試験対象となるのは,

2198-D012-ERS3はKinetix 5700の双軸サーボドライブですそれは,安全トルクオフ (STO) 機能とSIL CL3とPLe安全評価を持つハードワイヤーと統合された安全機能を持つドライブを組み込みますまた,HyperfaceおよびDSLエンコーダーフィードバックをサポートしている.そのダブルイーサネットポートは,線形およびデバイスレベルリング (DLR) トポロジーの両方をサポートしている.シングルワイヤとチューニングのない稼働を使用します設置を簡素化し,スペースを節約します.

2198-D012-ERS3ドライブは,モジュールの幅が55mmである. 9.92 x 2.17 x 14.09インチの寸法があり,重さは9.17ポンドである. 5Aと12の連続およびピーク出力電流を有する.RMS (平均平方根) の値で 5A と 7A と 17.6A の0ピーク値.連続出力 324 - 528V RMS,三相は3.4 kW.PWM周波数は4kHz,内部電容量は165°F.

2198-D012-ERS3サーボドライブは,大きな軸数とより高い電力を必要とする機械のためのシンプルで強力でコンパクトな設計を持っています.ドライブは,EtherNet/IPネットワークを介して統合された動きと安全機能があり,大きなマシンで使用を容易にする高性能モーター制御とより短い統合時間により,飲料,おむつ機械,バッグ機械,タイヤ製造機械,トレイローダー,など.

2198-D012-ERS3は,最大速度ループ周波数400 Hz,電流ループ周波数1000 Hz,モジュールのパルス幅調節 (PWM) 周波数4 kHzに設計されている.このモジュールは9の物理的な測定値を持っています.92 x 2.17 x 14.09インチまたは 252 x 55 x 358mmで 9.17lbsまたは 4.16kgを重くします.

Kinetix 5700 イーサネット I/P 伺服システムの一部であるため,イーサネット I/P 上で統合された動きをサポートし,ライナーとのインターフェースのためのダブル イーサネット通信ポートを備えています.スターとリングトポロジーこの組み込み通信インターフェイスは,Ethernetまたは第三者のスイッチで使用できます.Kinetix 5700は,デバイスとしてSafe Torque-Off (STO) 機能をサポートします.2198-D012-ERS3 双軸インバータを使用すると,稼働と調節時間が短縮され,未知のメカニズムが補償されます.

主要 な 製品

1 (USA AB) 製品シリーズ: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 シュナイダー (フランス) 製品: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 ジェネラル・エレクトリック (米国) 製品シリーズ:IC697ALG230,IC694MDL754,IC697MDL750,IC693MDL640,IC693CPU313

4 オベーション (アメリカ) シリーズ: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 ハニーウェル (米国): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

ABB (スウェーデン) D0910S,AO920,AO810,07KT98,07KT97,CMA132 3DDE300412,DO820,DI920,DSQC663

7 インベンシス トリコネックス (米国): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

インベンシス フォックスボロ I / A シリーズシステム (米国): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 シメンス (ドイツ): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

私たちのチームについて

当社の本社は,中国福建のシアメンに本社を置いており, 元の工場と直接協力しています. プロの販売チーム,独自のエンジニア技術サポート,そして良い販売後のサービス; 豊富な在庫,オリジナル製品品質,迅速な配達.これらのことが,顧客を強くサポートし,エンドユーザーにソリューションを提供し,リセラーの利益を確保するのに役立ちます.

梱包と配送

1)100%新品とオリジナル 工場シール!

(2) 保証: 1 年

3) パッケージ:オリジナルのパックとカートン.

4)配送時間:DHL,UPS,Fedex エクスプレス送料は通常3~10営業日かかります.配送国によって異なります.稀な場合は,厳格な関税処理により,配送時間が少し長くなります.,忍耐してください

5) すべての商品は出荷前にテストされます.
