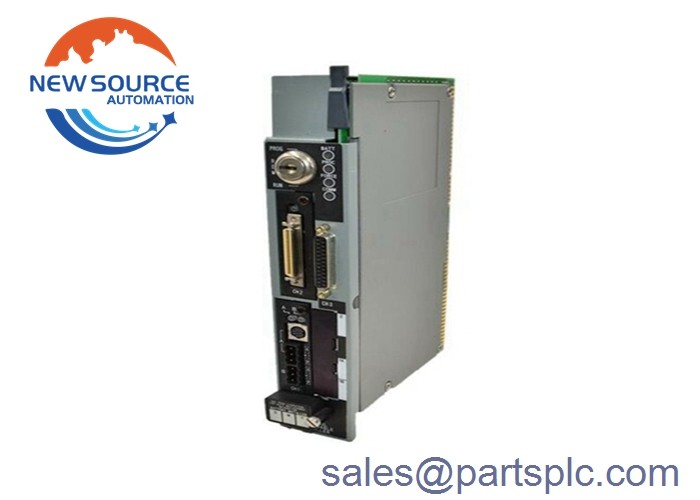

アレン ブラッドリー1785-L60LシリーズDファームウェアRev.プロセッサ・モジュール

1785-L60L

1785-L60Lは,PLC-5シリーズコントローラの一員である.このプログラム可能なコントローラは,PLC-5シリーズに基づく任意の制御システムの中央部位として機能することができる.1785-L60Lは,地域を相互接続する中央点です.制御システムの骨組みとして機能する通信インターフェースの異なるタイプに搭載された,拡張およびリモート I/O モジュール.1785-L60Lコントローラには,チャンネル1Aとマークされた3つの統合通信インターフェースがあります.チャンネル1Aとチャンネル1Bは,リモート I/O スキャナー,リモート I/O アダプター,または DH+通信インターフェースとして機能する.,チャンネル2は拡張局所的なI/Oポートである. 1785-L60Lコントローラには,フロントパネルにチャンネル0とマークされた25ピンコネクタがある.チャンネル0は光学的に隔離されたEIA RS232Cポートである.ASCII と DF1 フルデュプレックスとハーフデュプレックスマスタープロトコルとハーフデュプレックススレーブプロトコルをサポートする通信インターフェイスの状態を示す0チャンネルは緑色ライトがあります.さらに,チャンネル1Aとマークされた1つの8ピンミニDINコネクタがあります.チャンネル1Aに並行する DH+ プログラミング端末接続ですこのコンネクタは,チャンネル1Aと1Bのためのもので,この2つの通信ポートは,リモート I/O スキャナーとして機能することができます.リモート I/O アダプター1785-L60Lのフロントパネルには,拡張局所I/Oコンタクトのためのチャンネル2とマークされた特別なコネクタがあります.

リモート I/O スキャナーモードは,コントローラとリモート I/O デバイス間の I/O 情報を読み書きします.1785-L60Lは,アダプターモードの他のコントローラと他のリモートI/Oアダプターの監視コントローラです.チャンネル1Aかチャンネル1BがリモートI/Oアダプターとして設定されている場合1785-L60L制御器は,遠隔のI/Oリンクを通じて監督制御器と通信しながら,制御器居住I/Oを管理します.DH+リンクは1785-L60Lのチャンネル1Aまたは1Bで設定できます.DH+通信は,他のPLC-5コントローラまたは制御システムの他のより高いレベルのコンポーネントとピアツーピアネットワークを作成するために使用されます.1785-L60LコントローラのプログラミングはDH+リンクを通じても行えます.DH+リンクを使用して,複数のコントローラを同時にプログラムすることができます.DH+リンクの最大ケーブル長さは伝送速度に依存するリンク上のすべてのデバイスが同じ速さで通信するように設定されていることが重要です. その長さは3048mから2秒間に57.6キロビット速度から230速度で762mまでです.秒速4キロビット拡張ローカルI/Oリンクは,単一のシャシーに収まる以上のI/Oが必要である場合有用ですが,リモートI/Oリンクが提供できるより高い速度が必要です.1785-L60Lと拡張ローカルI/Oアダプタ (1771-ALX) は,I/Oリンクケーブルと相互接続されたリモートI/Oシャシーに設置され,拡張ローカルI/Oリンクを形成する.. 拡張されたローカルI/Oリンクは,ケーブルの100フィートに制限されています. I/Oシャシがコントローラーから遠くにする必要がある場合は,リモートI/Oリンクを使用します.拡張ローカルI/Oリンクは, 1785-L60Lコントローラが最大16の拡張I/Oシャシをスキャンできるようにする並列リンクです.拡張されたローカルI/Oのラックごとにスキャン時間は0.5msである. 1785-L60Lには,ユーザーインターフェースを簡単にするためにフロントパネルにいくつかのインジケーターがあります.インジケーターはさまざまなコントローラ状態を表示します.BATTと記された指示は,バッテリーの状態を表示します.. PROC インディケーターは,現在のコントローラモードを示します.例えば,コントローラが RUN モードにあるとき緑色で,何かが間違っているとき赤色です.I/O 力が有効になっているとき,FORCE インジケーターはアンバー色です.COMM インジケーターはチャネル0通信ステータスにリンクされている.通信チャネル1Aと1Bはどちらも専用のステータスインジケーターを持っています.チャネル2は拡張された地方 I/O接続に使用されます.特殊なステータスインジケーターがある.
