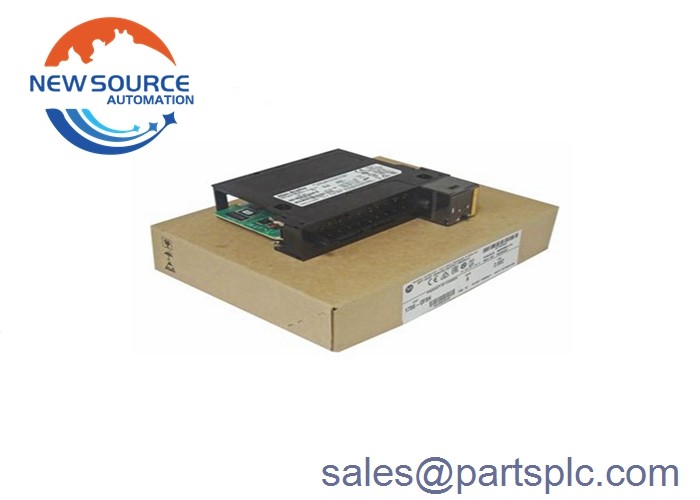

工場で密封された新しい 1756-OF8H SER A ControlLogix HART アナログ出力モジュール

1756-OF8H

1756-OF8Hは,ControlLogixコントローラプラットフォームからのアナログ出力モジュールです.このモジュールは主に8つの電圧または電流出力チャネル,0-20 mA,4-20 mAの電流出力信号と+/-10VDCの電圧出力信号を構成できる1756-OF8Hは,すべての信号範囲で 15-16 ビットのモジュール解像度を持っています. R-Ladder DAC を使用した内部デジタルからアナログ変換器 (DAC) が付属しています.単調性 欠けているコードなし 数字形式のデータ変換方法 (左側が正当化)このモジュールは 1756 ControlLogix シャーシにインストールされ,単一のスロットのみを占めています.ローカルIOモジュールとリモートI/Oモジュールコンポーネントとして機能できます. 信号ワイヤの終了のために,このモジュールは取り外せる端末ブロック (RTB) を搭載しています.このRTBは,ユーザー定義された機械的なRTBキーリングを持つ1756TBNHまたは1756TBSHで置き換えることができます.1756-TBNH を使用する際に適用されるワイヤサイズは 0 です..33-2.1 mm2 (22-14 AWG) の単線接続と0.33...1.3 mm2 (22...16 AWG) の双線接続. 1756-TBSHは単線接続のみをサポートし,線0.33...1のために設計されている.3mm2 (22...16 AWG) のワイヤサイズ1756-OF8Hは50Vの連続隔離電圧を指定している.モジュールの隔離は,出力チャネルからバックプレーンまでのみである.各出力チャネルには個々の隔離が付属していない.さらに,モジュールの開き回路検知時間は,最大超電圧保護が+/- 24 VDCである限りのみ,電流配置で利用できます.

1756-OF8H コントロールロジックス電圧/電流 アナログ出力モジュールは,モジュールあたり1つのHARTモデムで8つの電圧または電流出力を持つアナログ出力モジュールである.選択可能な電圧/電流信号範囲は -10.4336-10.4336Vおよび0-21.2916mA. 1756-OF8Hは,全体的な出力評価が+/- 10Vまたは0-20mAであり,すべての範囲で信号解像度は15-16ビットである.また,230 mA @ 5 のバックプレンの電流抽出があります.1 VDCと230 mA @ 24 VDC,総バックプランの電力は6.54W. 熱消耗は16.78 BTU/h,電力の消耗は4.92Wである.1756-OF8Hは,出力チャネルとバックプレンの間に60s 1500VACでテストされた基本的な隔離で50Vの隔離電圧を持っています.

1756-OF8Hは,他のアナログI/Oモジュールとは異なり,オープン回路検出を提供し,0.1mA以下に設定しなければならない値で回路検出時間を備えています.HARTなしで現在の安定時間は23ms以下ですHARTで37ms以下,抵抗負荷で8.5msから95%までの電圧安定時間.校正精度は (HARTなし) 0.1% (電圧) と 0.1% (電圧) です.15% (現在) で,標準校正間隔は約12ヶ月です1756-OF8Hは100V/°Cまたは200nA/°Cのオフセット漂流があり,モジュールは0.15% (電圧) または0.3% (電流) の全体的なモジュールエラーを持っています.IEC温度コード1756-OF8H?? の動作温度は,冷却しない相対湿度5-95%で0°Cから60°Cの範囲である.




主要 な 製品

1 (USA AB) 製品シリーズ: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 シュナイダー (フランス) 製品: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 ジェネラル・エレクトリック (米国) 製品シリーズ:IC697ALG230,IC694MDL754,IC697MDL750,IC693MDL640,IC693CPU313

4 オベーション (アメリカ) シリーズ: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 ハニーウェル (米国): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

ABB (スウェーデン) D0910S,AO920,AO810,07KT98,07KT97,CMA132 3DDE300412,DO820,DI920,DSQC663

7 インベンシス トリコネックス (米国): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

インベンシス フォックスボロ I / A シリーズシステム (米国): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 シメンス (ドイツ): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

私たちのチームについて

当社の本社は,中国福建のシアメンに本社を置いており, 元の工場と直接協力しています. プロの販売チーム,独自のエンジニア技術サポート,そして良い販売後のサービス; 豊富な在庫,オリジナル製品品質,迅速な配達.これらのことが,顧客を強くサポートし,エンドユーザーにソリューションを提供し,リセラーの利益を確保するのに役立ちます.

梱包と配送

1)100%新品とオリジナル 工場シール!

(2) 保証: 1 年

3) パッケージ:オリジナルのパックとカートン.

4)配送時間:DHL,UPS,Fedex エクスプレス送料は通常3~10営業日かかります.配送国によって異なります.稀な場合は,厳格な関税処理により,配送時間が少し長くなります.,忍耐してください

5) すべての商品は出荷前にテストされます.
