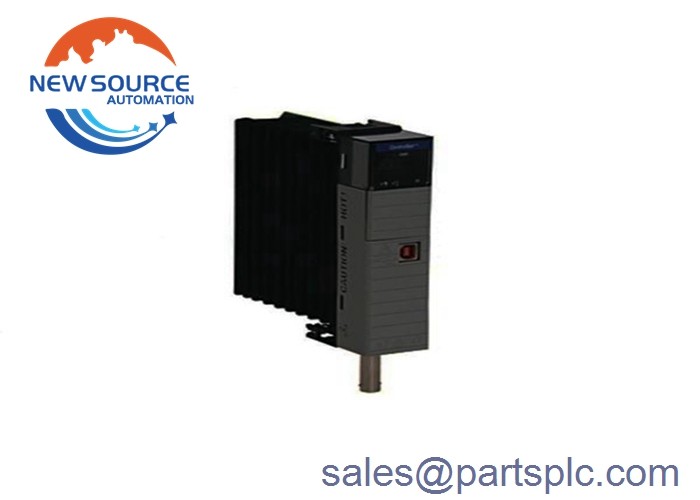

Allen Bradley 1756-CN2R /A Rev 301 ControlLogix ControlNet ブリッジ モジュール

1756-CN2R

1756-CN2Rは,Logixコントローラプラットフォームの一部であるControlLogix通信モジュールである.このモジュールは主に冗長なControlNetネットワークトポロジーの接続性を確立するために使用されます.このモジュールは,キャシスの1つのソットを占め,1756A4,1756A7,1756A10,1756A13などの標準キャシスの任意のスロットにインストールできます.1756-A17 と標準のControlLogix電源,特に1756-PA72/Cで使用1756-PA75/B, 1756-PB72/C, 1756-PB75/B, 1756-PC75/B, 1756-PH75/B,および 1756-PA75R, 1756-PB75R, 1756-PSCA2などの冗長な電源コントロールネットネットワークは,ドロップケーブルを使用して幹線に接続するノードを持つ同軸ケーブル幹線を使用する多ノード通信ネットワークです.この特定のモジュールは,ネットワークに接続するために 1786-RG6クワッドシールドRG6同軸ケーブルを使用します. 1756-CN2Rによって最大5Mbpsの送信速度がサポートされています.,1756-CN2Rは,全速で12 Mbpsの送信速度をサポートする1 (1) USBポートも搭載されている.データ通信目的では使用できない. This module is applicable for implementing Distributed I/O topology as it can cover up to 1000 meters per segment which can be easily extended with the use of repeaters as signal boosters for ControlNet segments longer than 1000 metersまた,ヒューマン・マシン・インターフェース (HMI) デバイスと監督制御およびデータ取得 (SCADA) システムと通信することもできます.最大128のLogix接続と最大131の通信接続をサポートします.

The 1756-CN2R ControlNet Connections per Communication Module by is a communication module attached to a slot on the ControlLogix Chassis that provides a ControlNet Network through the Common Industrial Protocol (CIP) and a peer-to-peer network for enhanced functions1756-CN2Rは冗長な構成タイプで,最大99ノードで5Mbpsの速さで通信する. 1756-CN2Rには最大128のロジックス通信接続がある.吸流電流は1300mAで 5.1V DCと1つの3mAで24V DCで,6.6Wの熱を22.5BTU/hで散布します. 30V DC隔離電圧があり,基本隔離はControlNetとシステムの間で1分間に500Vでテストされています.1756-CN2Rは,ダブルコントロールネット BNCを持っています, ControlNet RJ45 と,他のデバイスとの接続と通信のための単一のUSB 1.1 ポート.オープンキャビネットタイプで提供され,T4 IEC温度コードとT4A 北米温度コードで指定されています.1756-CN2Rの動作温度は,冷却しない相対湿度5~95%で0°C~60°C (32~140°F) の間で,30Gの動作衝撃率と 10-500Hzで最大振動は 2Gです.
