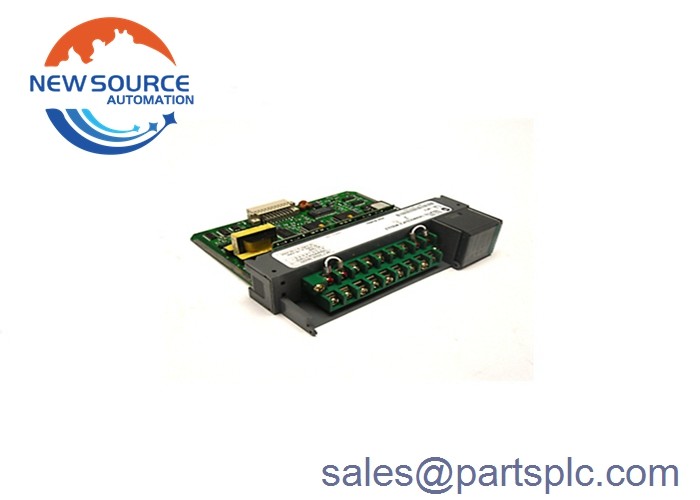

Allen Bradley 1746-INT4 /B 1746-1NT4 SLC 500 熱電対/ミリボルト アナログ入力

1746-INT4

The 1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processor熱電偶およびmVセンサーのための4 (4) つの入力チャネルを有する. 5V DC で 110 mA のバックプラネット電流と 24V DC で 85 mA のバックプラネット電流,全体的なバックプラネット電源評価は 0.6W である.それは4つ (4) 個別に隔離された入力チャネルがあり,またバックプレートから隔離され,それはシグマデルタADC調節変換方法を使用低通行デジタルフィルターを持つアナログフィルターを使用し,端末間の60Hzで60dB以上の通常の拒絶モードを持っています.また,1kΩの不均衡で入力とシャシーグラウンドの間で120dB以上の共通の拒絶モードがあり,8Hzのチャンネル帯域幅を持っています1746-INT4は,フィールド校正が必要で,少なくとも年に1回校正しなければならない.

1000V トランジエントや150V ACでチャネルからチャネルとチャネルからバックプレンの間でテストされた隔離を提供します.4つのチャネル状態を表示し,1つのモジュール状態を表示する5つのLEDインジケーターがあります.選択可能なB,C,D,E,J,K,N,R,S,T熱対入力タイプと50-50mVDCおよび100-100mVDCアナログ入力があります.10 メガオム以上の入力インピーダンスを有し,20nAのオープン回路検出を提供します5ms の回路検出時間. 最悪回路の場合 600ms のステップ応答時間があり,モジュールは入力型に依存する全体的な精度を持っています.動作温度は0~60°Cです. 摂氏 (32-140°F) で 5-95% の不凝縮湿度で,CE,CSA,UL 認定されています.

1746-INT4は,四 (4) チャネル熱対/mV アナログ入力モジュールである.このモジュールは,SLC 500 プログラム可能な論理制御器 (PLC) プラットフォームに使用される.このモジュールは,タイプCの熱対センサーと互換性がありますD,J,K,T,E,R,S,B,N. mV信号で -100から100 mV DCの範囲で使用することもできます.

このモジュールは,270〜1820°Cの温度範囲のアプリケーションで使用できます.各熱対は絶対範囲内の特定の異なる範囲を持っています.操作可能なmV信号電圧は -50〜50mVと -100〜100mVで,通常は信号変換器から. このモジュールは,IPTS68標準,NBS MN125,NBS MN161の熱対線形化に従っている.また,精度 ±1.5 °C (34.7 °F) を可能にするコールドジャンクション補償端末を有している.0... 70 °C (32...158 °F)°Cまたは°Fおよび0.1°Cまたは0.1°Fの温度スケールと0.1mVまたは0.01mVのミリボルトスケールを使用できます.





主なブランド

1シエメンズ:S-200,S-300,S-400,S-1500,S5,シエメンズ・ムーア

2アレン・ブラッドリー: コントロールロジックス 1756シリーズ PLC, CPU,A/O,I/O,電源,タッチスクリーン,コンパクトロジックス 1769シリーズ,SLC 500 1747/1746シリーズ,PLC-5 1771/1785シリーズ

3ABB: AC800Mシリーズコントローラ,I/Oモジュール,AC800Fシリーズコントローラ模具,800xAシリーズモジュール,ベイリーINFI90モジュール,DSQCロボットモジュールおよび部品,Advant OCSシステム部品

4トリコネックス (3009 3625 3721)

5フォックスボロ (FBM201 FBMSVH)

6モディコンプレミアムTSXマイクロ



弊社 について

新ソース自動化株式会社 シアメンという美しい沿岸都市に位置する. 余品部品は,長年に渡って,大規模なシステム (集中分散制御システム,プログラム可能なコントローラ世界的に有名なブランドのDCSシステムのスペアパーツの大きなプロの販売主な事業の産業自動化科学研究開発技術革新 エンジニアリングサービスセンターの統合に設定された.



製品パッケージング

1. ストック中のアイテムのために,我々は支払いの受信後3-5日間であなたに船を送ります.

2DHL,UPS,FEDEX,TNT,EMSで世界中に送ることができます.

3配送代理人がいれば 配送前に教えて下さい
