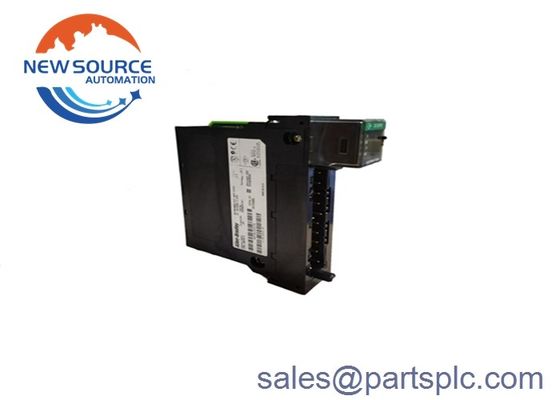

工場で密封された新しい AB 1756-IF16 SER A ControlLogix 16 ポイント入力モジュール 1756IF16

1756-IF16

1756-IF16は,ControlLogixのアナログ入力モジュールである.このモジュールは, ±10V,0-10V,0-5Vおよび0-20mAなどの電流および電圧信号を受け入れる.このモジュールは,単端のような信号配線構成の3 (3) 種類をサポートサポートされている配線構成の中で,単端配線はノイズに最も敏感であり,共通基盤を持つ信号で使用されなければならない.騒音に対する敏感性の向上信号入力に対して高速なデータ更新を必要とするシステムでは高速な差分配線が用いられる.

単端配線により,モジュールは16チャンネルのアナログ入力モジュールになります.モジュールは,ディフェリエンシャルワイヤリングで使用する場合,8 (8) チャネルのアナログ入力モジュールに縮小されます.さらに,モジュールは高速ディフェリエンシャルワイヤリングとしてワイヤリングされたときに4 (4) チャネルのアナログ入力モジュールになります.

1756-IF16 個別解像度は320μV/カウント (15ビット+サインバイポール) @ ±10.25V入力範囲;160μV/カウント (16ビット) @ 0-10.25V入力範囲;80μV/カウント (16ビット) @ 0-5.125V入力範囲と0.32 μA/count (16 ビット) @0-20.5 mA.このモジュールは,単端の16-488 ms;差分配線で8-244 ms,高速差分配線で5-122 msなどのスキャン時間が異なります.シグマ-デルタ方法を用いたアナログからデジタル変換回路を内蔵しています. 変換されたデータは,IEEE 32 ビット浮動点数データ形式の整数モード (左の正当化, 2 s コンプリメント) に従って格納されます.このモジュールは,0以上の校正精度を持っています.入力電圧の範囲の05%と 0.15%の範囲で電流入力

1756-IF16は,ユーザーとアプリケーションの要求に応じて,3つの異なる方法を使用して配線できます.高速モードの差分配線単端配線方法は,すべての入力デバイスが共通の地面に結びついているときに最適です.これは,信号入力と信号地面の1つの側面を比較して違いを得るために,制御装置のためのデジタルデータを生成するためにモジュールによって使用されるアプリケーションに共通点がない場合,または異なる信号ペアを持つ場合,差分配線方法を使用することが推奨されます.このワイヤリング方法は,より良いノイズ免疫が必要な環境にも適しています微分モードのチャネルは完全に隔離されていません.1つのチャネルが他のチャネルの読み取りに影響を与える場合,複数の微分入力信号が異なる電圧共通参照を持っている場合このモードでは8つの接続が許可されます.最後に,このモードでは,すべての接続が終了します.高速モードの微分配線方法により,可能な限り高速なデータ更新が可能です.しかし,ユーザーに高速モードを使用できるようにするには,特定の条件が必要です. まず,それは差線配線方法を使用します.このモードでは,モジュールの4つのチャンネルのうち1つしか使用できない場合1756-IF16 モジュールの消費電力は2.3ワットで,バックプレンの総電力は2.33ワットです.入力範囲は± 10ボルト,0から10ボルト,0から5ボルト,または0から20mAです.

このモジュールの5.1ボルトの電流は150mA,または24ボルトでは65mAである.バックプレンの電圧と電流の評価は5.1ボルトDC,最大150mA,最大24ボルトDC65mAである..入力電流範囲は4〜20mA,入力電圧範囲は−10〜10Voltで100VAに制限されています.電圧の電源分散は約2.3ワットで,電流の消耗は3です..9ワット.電圧の熱消耗は7.84BTU/h,電流の熱消耗は13.3BTU/hである.また,最大電圧保護は30VDC (電圧) と8VDC (電流) である.
