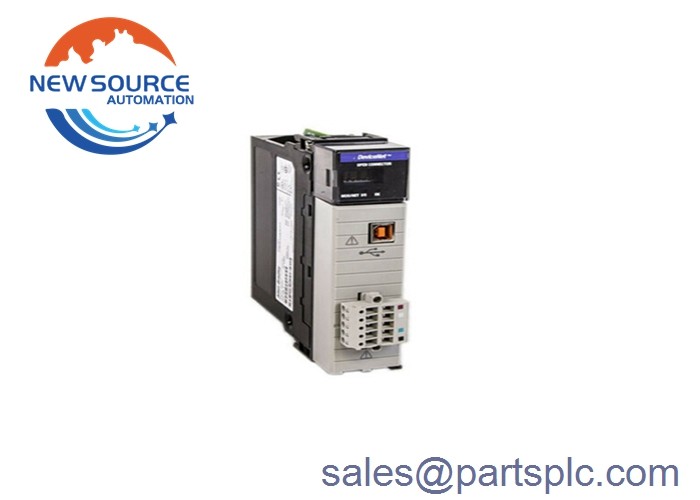

新工場封印された1756DNB コントロールロジックス デバイスネット ブリッジ スキャナー モジュール

1756-DNB

1756-DNB ControlLogix DeviceNetインターフェースモジュールは, / Rockwell Automation によって設計されたDeviceNetブリッジデバイスである.オープン型のDeviceNetネットワークは,産業環境で特別な要求のために使用される単純なデバイス間の接続を可能にします.これらのデバイスには,強化されたデバイスとコンピュータ,コントローラ,センサー,アクチュエーターなどの異なる統合部品が含まれます.システムと機械の制御のためのCIP (Common Industrial Protocol) プロトコルの使用を含む産業用機器の設定. 産業用機器の設定. 産業用機器の設定.1756-DNB通信モジュールは,秒速125キロバイト (最大500メートル) のDeviceNet通信速度を持っています., 250キロバイト/秒 (最大250メートル),500キロバイト/秒 (最大100メートル).このモジュールは最大64ノードがあり,電圧は11~25ボルト DC CL 2/SELV.

このモジュールは,5.1ボルトDCで400mAの電流,24ボルトDCで0mAの電流,24ボルトDCで60mAのDeviceNetの電流を使用している. 1756-DNBモジュールは3の電力を消耗する.5ワットで,熱散量は11です..9 BTU/h. 単一のスロット幅のControlLogixモジュールは,シャシーベースの位置を有し,任意のスロットにインストールできます.隔離電圧は50ボルト (連続) で,隔離の基本タイプとDeviceNetネットワークをバックプレンの機能を含むControlLogix 1756-DNB モジュールは,異なるシャーシモデルと標準/冗長電源の異なるバリエーションで使用できます.DeviceNetの電源はCE低電圧LVD指令とULの制限を満たしています.この規格に準拠するために,ユーザーは電源の種類を参照する一定の原則を遵守する必要があります.このモジュールは5または10ピンを持つ1つの線形オープンスタイルのプラグを持っています1756-DNBはUSBポート2.0をサポートし, 秒速12メガビットでデータを転送します.モジュールの動作温度は0〜60°C (32〜140°F) の範囲でなければならない貯蔵温度は -40 °C から 85 °C (-40 °C から 185 °F) の間で保たれます.
