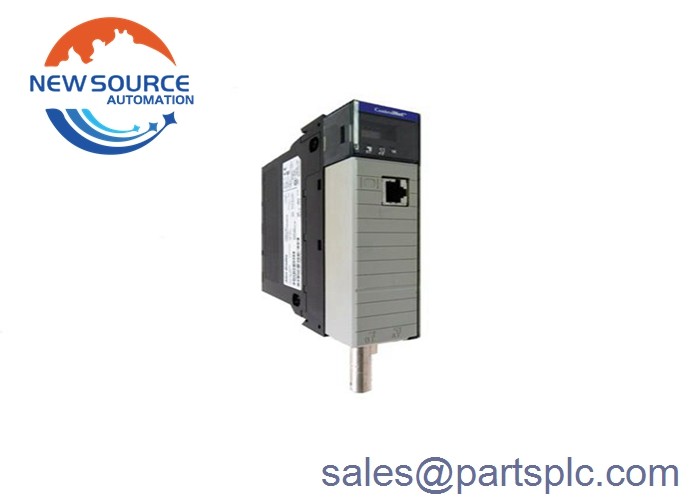

新工場 封印 1756-CNBR SER E コントロールネット 冗長なブリッジモジュール

1756-CNBR

1756-CNBR ControlLogixは,コントロールネットネットワーク内の通信を容易にする冗長ブリッジインターフェースモジュールです.この冗長メディアデバイスは,リアルタイム,高出力産業用このモジュールは 1756-CNB と異なるのは,冗長なメディアをサポートする追加の ControlNet ポートの存在です.このモジュールは2つのControlNet BNCポートを搭載しており,1756 CNBは1つだけ搭載されています.この冗長ブリッジモジュールは5.1ワット,秒速5メガバイト (Mbps) と40から48のロジックス通信接続を持っています.Logix5550 コントローラーと一緒に1756-CNBRは,計画データ流量も規制し, ControlNet と ControlLogix の間に存在する計画されていないデータを橋渡しします.冗長な ControlNet メディアを使用することを検討するこの特定の接続のために 1756-CNBRは 唯一の適したモジュールです

通常,このモジュールの電流は5.1ボルトDCで970mA,24ボルトDCで1.7mAである.それに加えて,1756-CNBRは,接続されていないメッセージのために意図された最大20のバッファをサポートすることができる.99のノードも利用できます. 設置を行う前に,タップドロップケーブルに付着したラベルをチェックしてください.これはタップへの接続が偶然に逆転しないようにすることです.もしそうしなければ障害解決と障害状態条件が表示される必要があります.共通産業プロトコル (CIP) を利用し,入力/出力ネットワークとピアツーピアネットワーク機能を組み合わせます.1756-CNBRは30ボルトの連続隔離電圧を持ち,シャシーベースのスロットを占めています.標準電源と冗長電源の両方で利用することができます冗長なシステムを設置する場合は,その対応したシャシーペアの共通のスロットに,主要および冗長なモジュールを配置する必要があります.
